来源：五建集团工程研究院

上海宝山区顾村N12-1101单元06-01地块项目，地处外环内，外环高架与南北高架交汇处西南侧。基地东西长约306m，南北长约287m。总建设用地面积为70210.4m²。日前，该项目开始吊装。

宝山顾村项目首吊现场

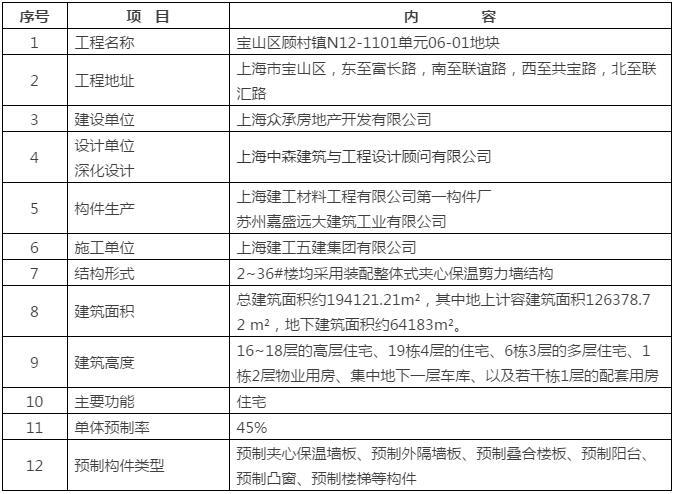

项目概况

项目效果图

项目特点

宝山区顾村镇N12-1101单元06-01地块项目，应用预制夹心保温墙板技术、构件精细化安装定位技术、全过程信息化精益建造管理技术等，解决项目实际问题，把控项目质量，推进项目实施。

预制夹心保温墙板技术

本项目采用预制夹心保温外墙，夹心保温板由60mm外叶墙板、40mm夹心保温板及300mm内叶墙板组成。

预制夹心保温墙板设计图

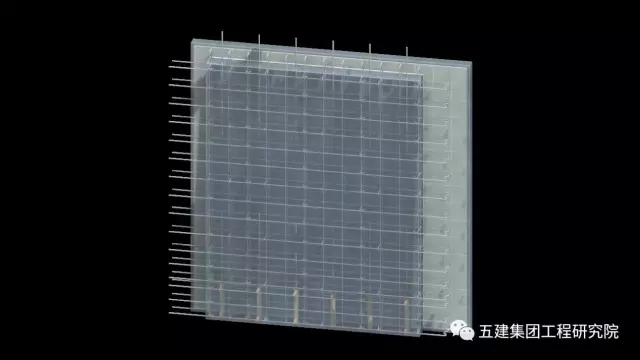

预制夹心保温墙板模拟图

经综合比选，夹心保温墙体中采用哈芬连接件，在保证墙体热工性能的同时保证内外页墙体连接的可靠度。

构件精细化安装定位技术

为确保预制构件吊装精确定位，采用钢套板进行钢筋定位。钢套板以构件厂模具图为准进行深化，钢套板编制单独编号，所有钢筋孔洞采用激光开洞，确保施工精度。

竖向连接大样图

钢套板深化图

钢套板现场安装

全过程信息化精益建造管理技术

精益建造可视化管理平台V2.0全面上线！平台辅助业主、总包、构件厂实现工业化建筑建造全过程的高效精准管理。

通过在预制构件中预埋RFID芯片实时追踪和反馈构件状态信息。

通过平台准确安排构件供货计划。平台集成设计、施工全信息，通过网页或手机，快速查验预制构件验收信息及影象。

轻量化BIM模型上线，实现构件状态可视化，一手掌握最新进度信息。

宝山顾村项目工法楼

工法楼预制内隔墙安装

工法楼预制楼板安装

工法楼室内布置

工法楼模型图

工法楼现场图

宝山顾村项目首吊现场

首吊现场实景图
