来源：中建八局科技

工程效果图

上海颛桥万达广场项目是中建八局在PC建筑上的又一力作。本项目是上海也是国内首例大型装配式商业项目，首次将双T板应用于商业项目，项目采用装配整体式混凝土框架结构，主要预制构件包括：预制叠合板、预制叠合梁、预制楼梯、预制叠合双T板，单体预制率30%。该项目由中建八局总承包公司第三经理部施工总承包，预制构件由上海中建航建筑工业发展有限公司生产。

工程概况

█ 项目概况

上海颛桥万达广场位于上海市闵行区都市路与颛兴路交叉口，项目定位为集购物中心、休闲娱乐为一体的大型商业购物中心。项目用地面积4.62万平方米，建筑面积15万平方米，地上建筑面积约10.3万平方米，地上4层（局部5层影院），平面尺寸约为183mX167m，柱网尺寸8.4mX8.4m，主屋面高度为20.55m，局部影厅屋面高度为23.45m。

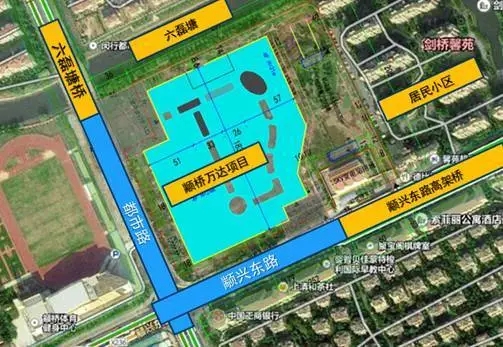

项目总平面图

█ 构件概况

本项目主要预制构件有预制双T板、预制框梁、预制次梁、预制叠合板、预制楼梯，其中预制框梁1700余块，预制次梁500余块，预制叠合板底板500余块，预制剪刀梯梯段400余块，双T板1500余块。2层~小屋面层预制构件共4800余块，部分单块构件起重重量超过10吨。

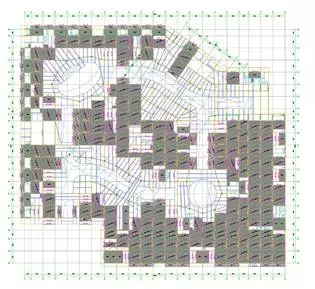

标准层PC构件分布图

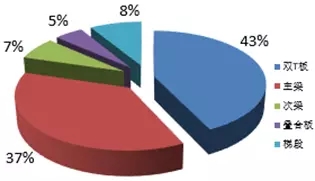

PC构件按类型统计

项目主要特点

█ 预应力叠合双T板

本项目经过对双T板、钢筋桁架叠合板+次梁、SP预应力空心板三种方案的综合对比分析，最终选用双T板方案。标志双T板技术参数：标准跨度8.1m，板宽为2.7m，肋距1.50m，肋高450mm，叠合层厚度60mm，重量5吨左右。标志双T板不在国标图集选用范围，且商业楼面荷载较大，故对双T板单独设计。

实践表明，双T板具有良好的结构力学性能，明确的传力层次，简洁的几何形状，没有“胡子筋”，施工方便，缩短工期，降低综合成本，在今后的商业项目中应用前景广阔。

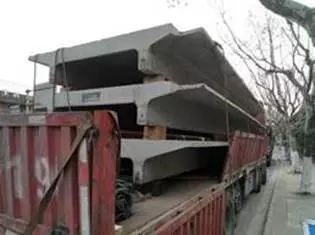

双T板运输

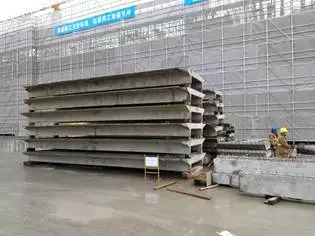

堆场

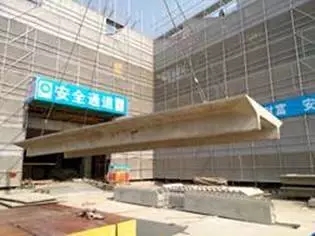

双T板起吊

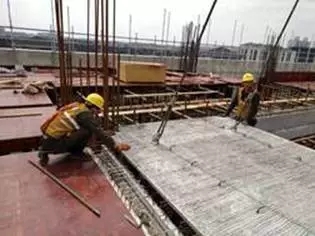

双T板安装

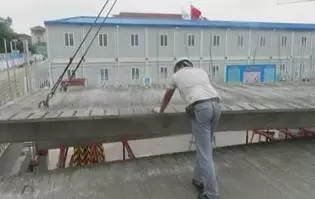

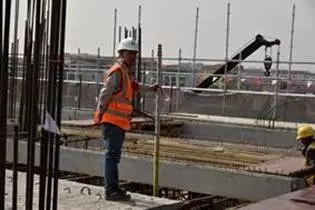

标高校核

双T板成型效果

█ 节点处理

本项目经过多次方案对比，最终选择矩形柱现浇、搭设排架搁置叠合梁的方案进行施工，双Ｔ板两端搭设在倒Ｔ梁上，吊装调整后进行单侧焊接。

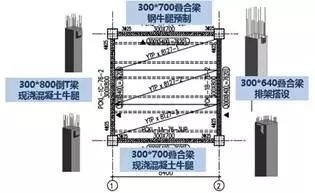

标准跨典型节点

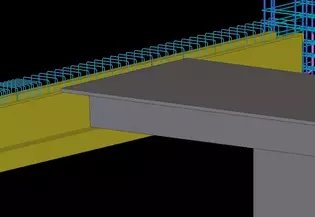

双T板节点连接

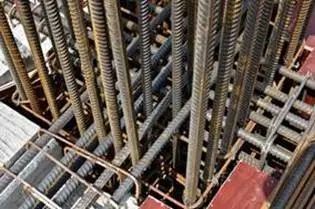

柱节点核心区

主次梁搭接

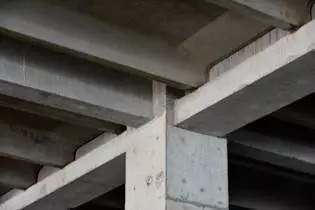

成型节点

█ 工法楼施工

PC样板

工法楼双T板吊装

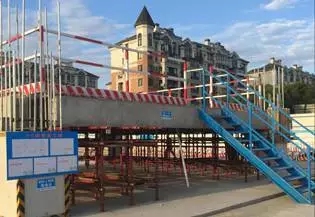

工法楼建成实景

█ 施工方案

本项目平面分12个区施工，共布置5台塔吊，当塔吊无法满足吊装需求时采用汽车吊辅助吊运。因为项目所在场地空间限制，无法设置大型堆场，结合塔吊布置方案设置5个PC堆场，PC堆场单独进行混凝土硬化，PC构件卸载至每区的专用堆场，按指定顺序归类堆放。每个分区的施工工序为：预制梁底排架搭设-预制梁吊装-柱钢筋绑扎-柱模板搭设-预制板吊装-现浇层钢筋绑扎-混凝土浇筑，正常情况下每个区的施工工期为13-16天。经过施工实践，相对与现浇结构，工程具有省钢筋工、省去拆模板工序、混凝土外观质量好等优点。

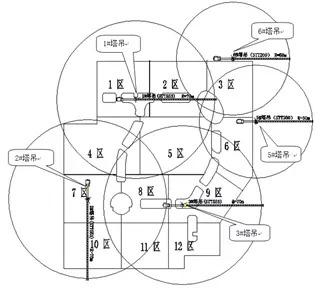

塔吊平面布置图

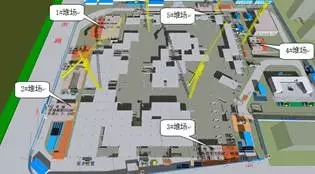

堆场平面布置图

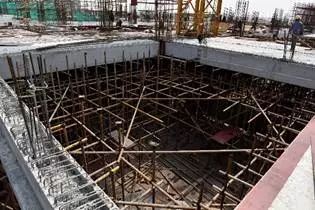

排架搭设

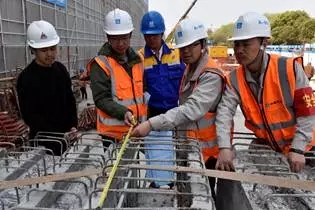

构件验收

大型预制梁吊装

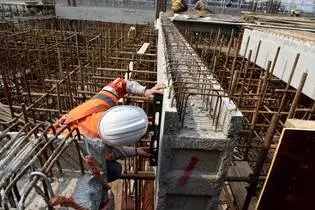

垂直度校核

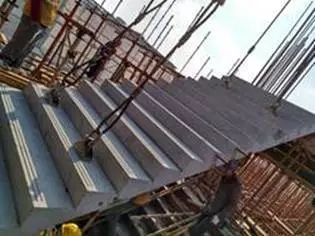

剪刀梯梯段吊装

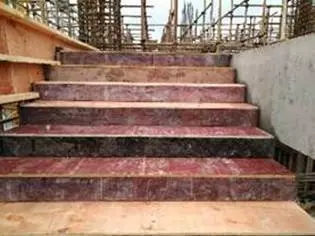

预制构件成品保护

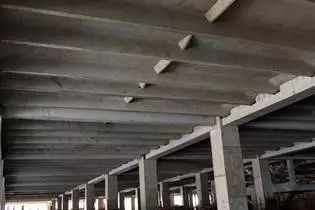

双T板成型效果

█ 信息化管理

本项目利用BIM施工模拟技术、构件信息化管理技术，对各种资源配置进行了优化，对施工过程进行了精确模拟，大大减少了施工中的问题，取得了良好的经济效益。

BIM技术辅助配置资源

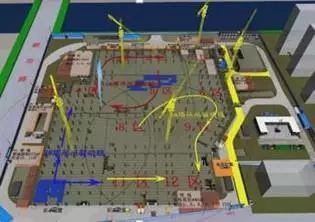

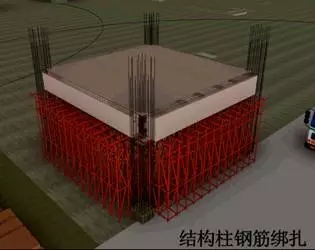

施工过程模拟

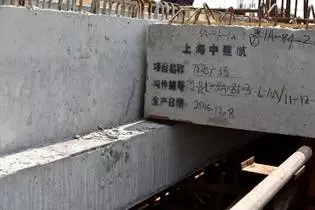

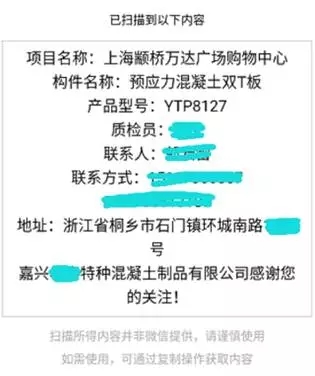

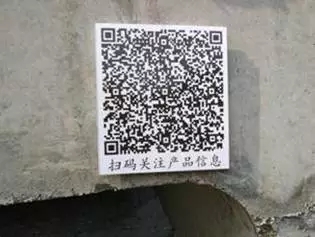

构件二维码（可直接追溯至个人）

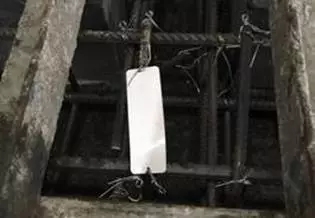

构件芯片

█ 示范工程

本项目为“十三五”国家重点研发计划项目“装配式混凝土工业化建筑高效施工关键技术研究与示范”综合示范工程。

本项目为中建八局总承包公司“总承包管理示范工程”。

“十三五”示范工程启动会

总承包管理示范工程

结语

截止发稿，本项目的结构施工已进行到地上第三层，项目的顺利推进离不开业主的支持和各级领导的关怀和指导，在此表示感谢。同时感谢全国各地关心和支持装配式建筑的同仁，欢迎各位领导、专家、同仁莅临指导。
