预制楼梯吊装的施工工艺有哪些

发布时间:2020-04-27

  前言

  本文将结合实际施工过程,介绍吊装预制楼梯的塔吊选型及楼梯吊装施工工艺、质量控制要求等,为今后类似工程提供参考借鉴。

  01

  预制楼梯吊装塔吊选型

  预制楼梯参数

  所有预制构件经过拆分设计后,各栋层预制楼梯型号为YTB1 ( 构件净宽1175mm,重4.83t,共168转) 和YTB2(构件净宽1275mm,重5.3t,共168转) ,预制楼梯上端采用固定铰,下端采用滑动铰,如图1~3所示:


  图1 预制楼梯固定绞端节点大样


  图2 预制楼梯滑动铰端节点大样


  图3 预制楼梯滑动铰端A - A 剖面图

  塔吊选型

  在大型建筑中,预制楼梯数量多、体积大、质量重等特点,在项目施工组织设计阶段初步选型,选用的塔吊型号必须能够满足吊装需要及施工安全是重点。预制楼梯最大重量为5.3t,故决定预制楼梯吊装采用QTZ125( 6016-8) 系列固定式附着塔式起重机( 该型号在2. 5~17.82m 处最大起吊重量为8t),满足施工需要。

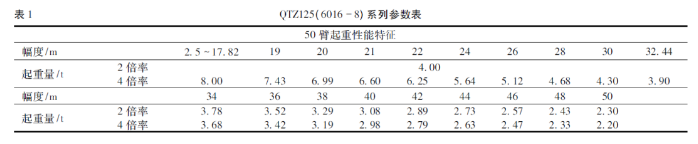

  QTZ125( 6016-8)系列固定式附着塔式起重机参数表( 见表1)

  02

  预制楼梯吊装主要

  施工工艺及注意事项

  预制楼梯吊装流程

  楼梯定位放线→安放垫片→细石混凝土找平→准备工作→预制楼梯进场验收→预制楼梯起吊→预留螺栓对孔→轴线、水平复核→临时固定→灌浆→验收。

  预制楼梯吊装主要注意事项

  1.预制楼梯进场验收后,堆放位置距离塔吊中心距离不得大于17m,预制楼梯堆叠采用垫木且垫木应在同一垂直线上,堆放层数或高度严格按照《福建省预制装配式混凝土结构技术规程》( DBT13-216-2015) 中的要求,预制楼梯堆放不得超过3层,且堆放高度不得大于2.0m。

  2.预制构件主体结构连接点的螺旋、紧固标准件及螺母、垫圈等配件,其中品种、规格、性能等应满足现行国家标准和设计要求。

  3.进入现场的预制构件应检查其质量证明文件和表面标识,以及构件上的预埋件、插筋和预留孔洞的规格、位置和数量、结合面等。表面标识应标明生产单位、构件型号、生产日期和质量验收标志。

  4.吊装前,应在构件和相应的支撑结构上设置中心线和标高,按设计要求校核预埋件及连接钢筋等的数量、位置、尺寸和标高,并做出标志。每层楼面轴线垂直控制点不宜少于4个,楼层上的控制线应由底层原始点向上传递引测。每个楼层应设置不少于1个高程引测控制点。预制楼梯安装位置线应由控制线引出,每件预制楼梯应设置纵、横控制线。

  5.安装过程中注意预制楼梯的成品保护,避免缺棱掉角。

  6.吊装就位后及时复核左右上下水平高程,及时调整;校正后灌浆前应注意灌浆口的保护,避免杂物吊入。

  7.吊装用钢丝绳、吊装带、卸扣、吊钩等吊具应经检查合格,并应在其额定范围内使用; 正式吊装作业前,应先将预制构件提升300mm 左右后,停稳构件,检查钢丝绳、吊具和预制构件状态,确认吊具安全且构件平稳后,方可缓慢提升构件。

  8.吊装施工中,吊索与预制构件水平夹角应合理,并保证吊车主钩位置、吊具及预制构件重心在竖直方向重合。

  9.预制楼梯固定绞端采用CGMJM-VI型高强度灌浆料,搅拌时先将拌合水加入搅拌容器内,边搅拌边加入约80%高强灌浆料,大致搅拌均匀后,再加入剩余20%的高强灌浆料继续搅拌至均匀,总搅拌时间不少于4min。搅拌好的浆料应静置2min排气,灌浆料宜在30min内用完。搅拌完成后的浆料严禁再加水使用。

  10.预制楼梯固定绞端施工前应检验流度,以流度仪标准流程执行。流度试验环为上端内径70mm,下端内径100mm,高60mm,于搅拌混合后倒入测定。流度需不小于30cm,确定流度符合要求才能灌浆。灌浆工程应避免在雨天进行,以防雨水冲刷。

  11.预制楼梯滑动铰端与楼板连接处缝隙采用聚苯填充,高强螺栓紧固。

  12.预制楼梯吊装完成后应注意成品保护,避免在日常施工过程中出现缺棱掉角等现象。

  03

  预制楼梯吊装

  安全注意事项

  1.安装作业开始前,应对安装作业区进行维护并做出明显的标识,拉警戒线,根据危险源级别安排旁站,严禁与安装作业无关的人员进入。

  2.吊装区域内,非作业人员严禁进入; 吊运预制构件时,构件下方严禁站人,应待预制构件降落至距操作层1m以内方准作业人员靠近,就位固定后方可脱钩。

  3.遇到雨雪雾天气,或者风力大于5级时,不得进行吊装作业。

  4.预制楼梯如遇到夜间进场卸货,应做好夜间施工防护,配备有效的照明设备,施工现场设置明显的交通标志、安全标牌、护栏、警戒灯等标志。吊装工人需配备安全帽,反光衣,并严格遵守塔吊起重流程。每次吊装前应对工人进行针对夜间卸货的安全技术交底,保证行人、施工机械和施工人员的施工安全。

  5.夜间吊装卸货期间应与塔吊司机密切配合,发出明确的指挥信号并及时沟通,避免误操作,吊装时应保证材料的吊索、吊钩牢固可靠,应时刻注意空中吊运物的位置,防止吊运物失衡吊落。

  04

  结语

  大型建筑中预制楼梯,数量多,质量重,不可避免地要采用大量起重机械,由于起吊高度及重量均较大,再加上部分构件形状复杂,因此对吊装施工提出了非常高的要求。本文塔吊选型及吊装方法,为今后类似装配整体式工程施工提供参考。
